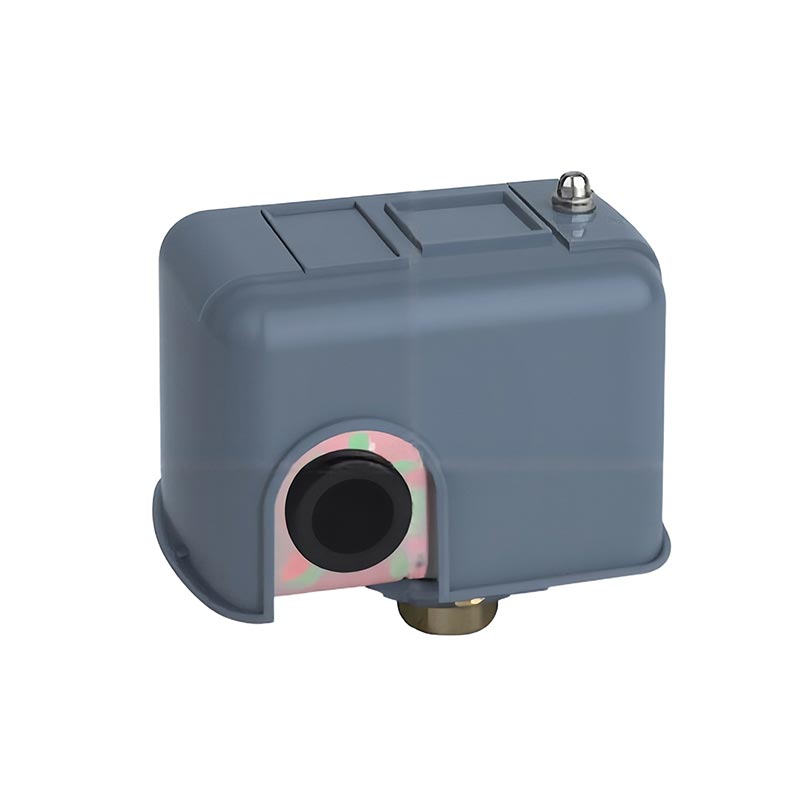

Шта је прекидач притиска?

Прекидач притиска је једна од најосновнијих, али често занемарених компоненти у системима за контролу и аутоматизацију флуида. То је електромеханички или електронски уређај који прати притисак течности или гаса унутар система и покреће електрични сигнал када притисак достигне унапред одређену задату тачку. Без обзира да ли примена укључује снабдевање водом, компримовани ваздух, хидраулична кола или индустријске машине, прекидачи притиска служе као интелигентни чувари који одржавају рад система безбедним и ефикасним. АтНингбо ТРУПОВ Индустриал Траде Цо., Лтд., наши прекидачи притиска су пројектовани да задовоље строге захтеве и стамбених и индустријских окружења за тешке услове, чинећи критични део нашег свеобухватногПумп Аццессориесасортиман производа.

Разумевање како функционишу прекидачи притиска, како се бирају и како се интегришу у шире системе је кључно знање за инжењере, стручњаке за набавку и менаџере објеката. Овај водич пролази кроз све што треба да знате, од основног принципа рада до спецификација производа, разматрања уградње и улоге пресостата који су неопходниПумп Аццессориесу савременом управљању флуидима. Наша фабрика је провела године рафинишући ове производе како би пружила максималну поузданост и дуг радни век у различитим глобалним применама.

Како заправо ради прекидач притиска?

У основи сваког пресостата је једноставан, али елегантан принцип: механичка сила настала притиском течности или гаса користи се за активирање електричног прекидача. Када течност уђе у отвор за притисак, она гура сензорни елемент, најчешће дијафрагму, клип или Бурдонову цев. Како притисак расте, сензорски елемент се отклања све док не достигне праг силе који је постављен унутрашњим опружним механизмом. У том тренутку, покрет прекида низ електричних контаката, отварајући или затварајући коло у зависности од конфигурације прекидача.

Овај бинарни електрични излаз, било отворено или затворено коло, се затим користи за покретање низводних радњи. У стамбеном систему пумпе за воду, на пример, растући притисак узрокован притиском резервоара доводи до тога да прекидач искључује напајање мотора пумпе, спречавајући прекомерни притисак. Када притисак опадне како се вода троши, опруга враћа контакте у првобитно стање и пумпа се поново покреће. Овај аутоматски циклус се понавља хиљадама пута током радног века производа, што чини механичку робусност условом о којем се не може преговарати.

Наша фабрика прави сензорску мембрану од материјала одабраних посебно за компатибилност са циљним медијима. Опције укључују:

• Дијафрагме од нерђајућег челика за корозивне течности и окружења за хемијску обраду
• НБР (нитрил бутадиен гума) дијафрагме за стандардне апликације за воду и уље
• ЕПДМ дијафрагме за апликације које укључују воду за пиће и благе хемикалије
• Дијафрагме обложене ПТФЕ за високо агресивне или абразивне медије

Електрични контакти се обично оцјењују по њиховом капацитету оптерећења и издржљивости циклуса пребацивања. Позлаћени контакти се користе у нискострујним сигналним колима где је отпорност на оксидацију најважнија, док се контакти од легуре сребра бирају за управљачка кола мотора са већом струјом. Распоред контаката, било нормално отворен (НО), нормално затворен (НЦ) или преклопни (ЦО), мора одговарати логици управљања циљног система.

Савремени прекидачи притиска одТРУПОВ такође садрже заптивена кућишта са ИП65 или ИП67 оценама, обезбеђујући да влага, прашина и индустријски загађивачи не могу да угрозе унутрашње компоненте. Ова пажња на заштиту животне средине је оно што одваја дуготрајну индустријску компоненту од производа који прерано поквари у захтевним теренским условима.

Које су главне врсте прекидача притиска?

Прекидачи притиска нису производ који одговара свима. Индустрија је развила неколико различитих дизајна, од којих је сваки оптимизован за специфичне опсеге притиска, типове медија и окружења примене. Познавање типа који одговара вашем систему је први корак ка поузданој инсталацији.

Електромеханички прекидачи притиска

Ово су традиционалне и најчешће коришћене сорте. Механички сензорски елемент директно покреће електрични прекидач са брзим дејством. Они су робусни, исплативи и погодни за широк спектар индустријских и комерцијалних апликација. НашеПумп Аццессориеслинија укључује електромеханичке пресостате пројектоване за опсеге притиска од 0,5 бара до 25 бара.

Електронски или полупроводнички прекидачи притиска

Ови уређаји користе пиезоелектрични или керамички сензор притиска у комбинацији са интегрисаним колом за откривање промена притиска и генерисање електронског сигнала за пребацивање. Они нуде врхунску прецизност, без покретних делова и идеални су за апликације где су поновљивост пребацивања и дуг радни век под честим циклусима критични.

Прекидачи диференцијалног притиска

Уместо да мере апсолутни или манометарски притисак, прекидачи диференцијалног притиска реагују на разлику притиска између две тачке у систему. Они се широко користе у праћењу филтера, детекцији протока и ХВАЦ апликацијама где растућа разлика притиска сигнализира блокиран филтер или ограничен пут протока.

Вакуумски прекидачи притиска

Дизајнирани да раде испод атмосферског притиска, вакуумски прекидачи се користе у усисним системима, опреми за вакум паковање и медицинским уређајима. Они захтевају сензорски елемент способан да тачно реагује на негативне манометарске притиске без механичког квара.

Табела у наставку сумира кључне карактеристике сваког типа:

Које су кључне техничке спецификације које треба знати?

Приликом процене пресостата за набавку или дизајн система, технички лист производа говори само део приче. Разумевање шта свака спецификација заправо значи у пракси и како утиче на перформансе система, оно је што одваја информисану одлуку од скупе грешке. Испод су најкритичнији параметри за процену, заједно са упутствима о томе које вредности треба тражити у различитим апликацијама.

Задата тачка и диференцијални опсег

Задата тачка је вредност притиска на којој се прекидач активира. Диференцијал (који се назива и хистереза) је разлика између притиска укључивања и притиска искључивања. Правилно конфигурисан диференцијал спречава брзе циклусе пребацивања (кратки циклус) који могу оштетити моторе пумпе и смањити век трајања компоненте.

Елецтрицал Ратинг

Изражено као максимални напон и струја контакти се могу безбедно пребацити. Оптерећења мотора захтевају већу оцену од отпорних оптерећења због ударне струје. Увек смањите снагу контаката за најмање 20% када пребацујете индуктивна оптерећења као што су контактори мотора или електромагнетни вентили.

Заштита од улаза (ИП оцена)

Дефинише отпорност на чврсте честице и воду. ИП65 је погодан за већину индустријских окружења. ИП67 или ИП68 је потребан за потопљене или спољашње инсталације изложене киши и прању.

Наша комплетна табела са спецификацијама производа за стандардПумп Аццессориеспресостат серије одНингбо ТРУПОВ Индустриал Траде Цо., Лтд.је дато у наставку:

Где се најчешће користе прекидачи притиска?

Свестраност пресостата је један од разлога што је постао стандардна компонента у многим индустријама. Од најмање кућне пумпе за повишење притиска до вишестепеног индустријског компресора, ови уређаји играју основну улогу у аутоматизованом управљању притиском. Наша фабрика снабдеваПумп Аццессориесукључујући прекидаче притиска за клијенте у више од 40 земаља, дајући нам дубок увид у најшири могући спектар примена у стварном свету.

Системи за водоснабдевање и подизање притиска

Ово је најраспрострањенија примена на свету. Прекидачи притиска контролишу покретање и заустављање мотора пумпи за воду у стамбеним, пословним и пољопривредним окружењима. Када су правилно конфигурисани, они одржавају константан притисак воде у дистрибутивном систему без потребе за константном ручном интервенцијом. Кључни захтеви за ову апликацију укључују:

• Компатибилност са водом за пиће (НСФ или ВРАС сертификат)
• Подесиве тачке за укључивање и искључивање које одговарају карактеристикама резервоара и пумпе
• Термичка заштита од преоптерећења за заштиту од оштећења мотора пумпе
• Функције против кратког циклуса за заштиту од брзих флуктуација притиска

Индустријски системи компримованог ваздуха

Ваздушни компресори се ослањају на прекидаче притиска да би мотор компресора мењали између напуњеног и неоптерећеног стања, одржавајући резервоар пријемника унутар дефинисаног опсега притиска. Контакти дугог века трајања су овде од суштинског значаја јер компресори у заузетим радионицама или производним објектима могу радити десетине пута на сат.

Хидрауличне машине и погонске јединице

У хидрауличним системима, прекидачи притиска се користе да сигнализирају када је коло достигло свој циљни радни притисак, покрећући следећи корак у аутоматизованом низу. Они такође служе као сигурносне блокаде, искључујући хидрауличну јединицу ако притисак падне испод минималног прага који може указивати на цурење или квар пумпе.

ХВАЦ и хлађење

Прекидачи високог и ниског притиска штите кругове расхладног средства од рада изван безбедних граница притиска. Прекидач високог притиска искључује компресор ако притисак пражњења премашује сигуран максимум, док прекидач ниског притиска спречава рад када је пуњење расхладног средства недовољно.

Системи за гашење пожара и прскалице

Прекидачи притиска у системима за гашење пожара детектују пад притиска у систему узрокован активирањем главе прскалице, активирањем алармног сигнала и покретањем џокеја или главне противпожарне пумпе. Поузданост и брзина одзива су апсолутно критични у овој апликацији за безбедност живота.

Како одабрати прави прекидач притиска за ваш систем?

Избор прекидача притиска није само питање усклађивања опсега притиска. Систематски процес одабира узима у обзир медије, електрично оптерећење, животну средину, потребну прецизност и укупне трошкове власништва током животног века производа. Следећа контролна листа представља методологију по којој је наш инжењерски тимНингбо ТРУПОВ Индустриал Траде Цо., Лтд.препоручује купцима при одређивању пресостата за нове инсталације или замене.

Листа за избор корак по корак

1. Дефинишите опсег притиска:Идентификујте минимални и максимални радни притисак у вашем систему. Задана тачка прекидача мора удобно пасти у подесиви опсег одабраног модела, са најмање 10% маргине на сваком крају.
2. Идентификујте медије:Наведите течност или гас који ће контактирати сензорски елемент. Вода, уље, ваздух, хемикалије и пара постављају различите захтеве за компатибилност материјала на мембрану и влажне делове.
3. Одредите електрично оптерећење:Измерите или израчунајте напон, струју и врсту оптерећења (отпорни, индуктивни или моторни) којима контакти прекидача морају да поднесу. Фактор ударне струје за апликације покретања мотора.
4. Процените окружење:Да ли ће прекидач бити инсталиран у затвореном, на отвореном, у влажном простору или у експлозивној атмосфери? У складу са тим изаберите ИП оцену и материјал кућишта. АТЕКС или ИЕЦЕк сертификат је обавезан за инсталације у опасним подручјима.
5. Правилно подесите диференцијал:Израчунајте потребну разлику притиска (хистерезу) на основу прихватљивог колебања притиска у вашем систему и минималног препорученог времена искључења мотора пумпе или компресора.
6. Проверите сертификате:Потврдите да производ поседује регулаторне сертификате потребне за ваше циљно тржиште и примену, као што су ЦЕ за Европу, УЛ за Северну Америку или НСФ за контакт са водом за пиће.
7. Узмите у обзир могућност сервисирања:У критичним применама, изаберите модел са подешеним тачкама које се могу подесити на терену и лако доступним резервним деловима. Наша фабрика одржава пуну доступност резервних делова за све тренутне линије производа.

Табела у наставку пружа водич за брзе референце који мапира уобичајене апликације са препорученим параметрима производа:

Шта треба да знате пре инсталирања прекидача притиска?

Чак и најквалитетнији пресостат ће лоше радити или ће прерано покварити ако је неправилно инсталиран. Пракса инсталације директно утиче на тачност мерења, поновљивост пребацивања и дуговечност компоненти. Следеће смернице су извучене из упутстава за инсталацију која су приложена уз свеПумп Аццессориеспроизводе из наше фабрике и одражава најчешће проблеме са којима се сусрећу на терену.

Монтажна позиција и оријентација

• Монтирајте прекидач притиска тако да отвор буде окренут надоле или хоризонтално где је то могуће како бисте спречили накупљање кондензације или крхотина у сензорској комори.
• Избегавајте монтажу директно на вибрирајућу пумпу или тело компресора без адаптера за изолацију вибрација. Трајне вибрације убрзавају хабање контакта и могу изазвати лажна окидања.
• Уверите се да је прекидач доступан за периодичне провере и подешавање задате тачке без потребе за гашењем система или већим растављањем.

Повезивање цеви и заптивање

• Увек користите одговарајућу масу за заптивање навоја за медијум. ПТФЕ трака је погодна за већину апликација за воду и ваздух. Анаеробна једињења за закључавање навоја треба користити за спојеве под високим притиском или подложне вибрацијама.
• Не преоптерећујте прикључак порта. Прекомерно затезање може да напукне најлонско кућиште или изобличи сензорску мембрану, што може довести до нетачног пребацивања или потпуног квара. Затегните до вредности наведене у техничком листу производа.
• Инсталирајте сито са фином мрежицом узводно од пресостата у системима са контаминацијом честица. Блокиран сензорски порт је један од најчешћих узрока квара пресостата у инсталацијама на терену.

Елецтрицал Виринг

• Изолујте систем од напајања пре него што направите било какво ожичење. Проверите изолацију калибрисаним тестером напона.
• Користите кабловске уводнице одговарајуће за спољни пречник кабла и оцењене за ИП захтев окружења за инсталацију.
• Јасно означите сва ожичења и забележите задате вредности у дневник одржавања система за будућу употребу.
• За апликације са трофазним мотором, повежите прекидач притиска у контролно коло, а не директно у струјни круг мотора, осим ако контакти прекидача нису експлицитно оцењени за пуно оптерећење мотора и струју закључаног ротора.

Сет Поинт Адјустмент

Већина електромеханичких прекидача притиска има два подесива опружна механизма: велику опругу која контролише задату тачку искључења (високу) и мању опругу која контролише диференцијал. Подешавање треба да се изврши са системом под притиском и калибрисаним манометром инсталираним близу прикључка прекидача. Повећајте велику напетост опруге да бисте подигли тачку реза; повећајте малу напетост опруге да бисте проширили диференцијал. Увек проверите коначне подешене тачке кроз најмање три комплетна циклуса укључивања-искључивања пре него што напустите инсталацију.

Често постављана питања о прекидачима притиска

Закључак

Прекидач притиска је много више од једноставног уређаја за укључивање-искључивање. То је аутоматизована интелигенција која одржава пумпе, компресоре и хидрауличне системе да раде безбедно и ефикасно без сталног људског надзора. Избор правог пресостата, његова исправна инсталација и проактивно одржавање су три стуба поузданих перформанси система. Од материјала дијафрагме до оцене контакта, свака спецификација је важна, а разумевање тих спецификација је оно што омогућава инжењерима и менаџерима објеката да донесу поуздане одлуке о набавци.

Као произвођач са дубоком стручношћу уПумп Аццессориес, Нингбо ТРУПОВ Индустриал Траде Цо., Лтд.обједињује инжењерство материјала, електротехнику и знање о примени за производњу прекидача притиска који доследно раде у читавом низу глобалних индустријских и стамбених окружења. Наши производи су тестирани у складу са међународним стандардима, подржани свеобухватном документацијом и подржани од стране техничког тима који је спреман да одговори на питања везана за специфичне апликације.

Без обзира да ли одређујете пресостат за нову инсталацију, замењујете неисправну јединицу или желите да надоградите на поузданији производ, наша фабрика има асортиман производа и знање о примени које ће вам пружити подршку на сваком кораку. НашеПумп Аццессориескаталог покрива стандардне моделе за најчешће примене, као и прилагођена решења за захтевне или необичне услове рада.
